西门子红灯亮故障原因分析

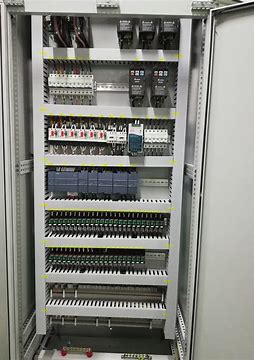

西门子PLC上面的SF灯红亮时表示系统故障，是英文（)的缩写，

内部寻址错误，超出编程地址区，模块损坏，插件松动等原因引起。

把PLC里的程序先清除掉，SF灯还亮估计就是硬件坏了，如果不亮了，就可能你的程序有问题，再在线看看PLC信息S7-上SF灯亮而BF灯闪烁，肯定是分布式现场总线-DP通信或DP从站如ABB变频器的问题，不要怀疑其他软硬件问题；PLC带模拟量模块如果有问题，仅仅PLC上SF灯亮（比如具有硬件诊断模拟量模块可以设定模拟量信号断线、超出量程等），而不会引起SF和BF灯同时亮；

根据以上分析，重点检查S7-的硬件组态与实际硬件是否一致（硬件订货号和固件版本号），DP从站地址设置与组态的地址是否一致；如果组态没有问题，完成硬件组态后，必须执行“保存并编译”，如果没有错误，将产生新的系统数据块，然后下载到PLC中；检查电缆及其通信连接头是否正确，电缆中有两根线，一根为红色连接网络接头的B连接，另一根为绿色与网络接头的A连接（进线分别为B1、A1，出线为B2、A2），不能接反；如果仅有一路电气网段，即从S7-的X2端口（PROFIBUS-DP端口）出发只有一根PROFIBUS电缆，那么首尾（分别为S7-300PLC和最后DP从站）上网络接头的红色末端电阻必须置“ON”位置，中间DP从站上网络接头必须置“OFF”位置；

如果ABB变频器没有通电，而你的硬件组态中包含作为DP从站的该变频器，那么S7-300PLC通电后，没有检测到ABB变频器，所以PLC上SF灯亮，而BF灯闪烁，这是正常现象；

一般PLC与触摸屏之间采用MPI通信协议，可以与PLC之间连接在一起同时运行，可以采用无组态的MPI通信、全局数据MPI通信和组态的MPI通信。由于S7-300PLC与触摸屏之间的MPI通信不需要STEP7软件组态，也不需要编写任何程序，只需在触摸屏组态软件上设置一下相关通信参数即可，所以触摸屏有问题是不会引起SF和BF灯亮的；
